單體液壓支柱產品特性及適用范圍

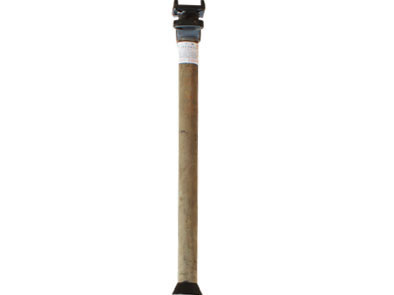

單體液壓支柱是一種新環保型的支護裝備，既可與金屬鉸接頂梁配套用于高檔普采和炮采用工作面支護頂板以及綜采工作面支護端頭，也可單獨做點柱或其它臨時性支護用。
單體液壓支柱的產品型號參數
懸浮式單體液壓支柱是外注式單體液壓支柱的一種，但是比外注式單體液壓支柱又有一個很顯著的優點，那就是DWX型單體液壓支柱采用柱塞懸浮式技術原理，懸浮力達到工作阻力的五分之四，立柱受力僅為五分之一，DWX型支柱三用閥設于手把體上，注液時，三用閥不隨支柱的活柱升高而升高，操作方便，安全可靠。
雙伸縮懸浮單體液壓支柱
雙伸縮懸浮式單體液壓支柱是中國礦業大學研制的一種新一代工作面單體支護產品，是高檔機械化普采工作面的配套設備，也是綜采工作面的端頭支護設備。其適用于煤礦回采工作面的頂板支護，綜采工作面的端頭頂板支護，巷道掘進的超前支護。
DN內注式單體液壓支柱
單體液壓支柱一般分為外注式單體液壓支柱，內注式單體液壓支柱，懸浮式單體液壓支柱，摩擦支柱。內注式單體液壓支柱是自身帶泵及同，支設時用手搖把搖動就能快速升柱，降柱時不排出工作液，可較好地保護工作環境，而且使用時方便，管理靈活，裝備簡單。目前主要使用的有直徑90mm缸徑，從0.6-3.15m共有12個規格的內注式單體液壓支柱。
一般的表示型號為DN18-250/80，D表示單體支柱，N表示內注式，18表示支柱最大高度為1800mm，250表示支柱工作阻力為250kn，80表示支柱的缸徑80mm。
DW系列單體液壓支柱型號及優勢
| 型號 |
DW06 |
DW08 |
DW10 |
DW12 |
DW14 |
DW16 |
DW18 |
DW20 |
DW22 |
DW25 |
DW28 |
DW31.5 |
DW35 |
| 最大高度 |
600 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
2240 |
2500 |
2800 |
3150 |
3500 |
| 最小高度 |
450 |
573 |
6800 |
787 |
895 |
1000 |
1150 |
1235 |
1140 |
1700 |
2000 |
2350 |
2700 |
| 行程 |
150 |
227 |
320 |
413 |
505 |
600 |
695 |
765 |
|
|
|
|
|
單體液壓支柱的優勢：
外注式單體液壓支柱具有初撐力高，承載力均勻，支撤速度快等優點。
工作介質采用含M10乳化油2%的乳化液。
礦用單體液壓支柱是利用工作面泵站，通過三用閥向柱內注水工作介質，使活柱體提高，其頂蓋與頂梁接觸，保持一定的初撐壓力，使單柱處于支護工作狀態。
保證單體液壓支柱初撐力的重要性
液壓支柱以其優良的恒阻性和較強的支撐能力,在我國煤礦得到廣泛應用。初撐力是指支柱通過泵壓而給予頂板的主動支撐力,較大的初撐力能使支柱較快達到工作阻力,減小頂板下沉量,防止頂板早期離層破碎。 |
