產品介紹：

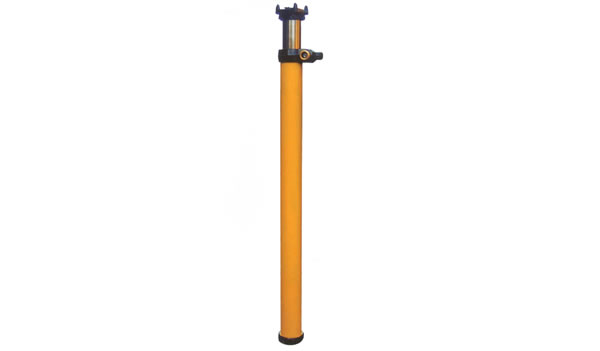

DWX型(懸浮式)單體液壓支柱
DWX型支柱為國家“十五”科技成果重點推廣項目，該支柱是中國礦業大學經過十余年的研究發的新一代單體支柱產品。該產品采用美國先進EPNi表面處理工藝，具有防腐、耐磨、硬度高等特點。與傳統相比具有安全系數高，抗偏載能力強，行程大，重量輕；易于檢測維修，綠色環保，性價比高等。
| 序號 |
性能 |
DZ型傳統式活塞式支柱 |
DW新型柱塞懸新支柱 |
DW新型支柱特點說明 |
| 1 |
壓缸穩定性系數 |
2-2.5 |
5以上 |
更安全、可靠 |
| 2 |
內泄漏 |
|
| 泄漏于活柱外，可直接見到無 |
| 內泄漏現象。 | |
| 避免了倒柱現象，亦不需要專職 |
| 壓力檢測員，礦用可用內眼直接 |
| 檢測。省時、省力、安全可靠。 | |
| 3 |
行程 |
DZ28型支柱最小高度2000毫 |
| DWX28型支柱最小高度過600毫米， |
| 行程式200毫米。 | |
|
| 米，行程800毫米。 |
| 4 |
立柱強度 |
活柱為三連接（焊接）結構。 |
活柱全長為一體不需焊接。 |
無焊縫，強度高，不易折斷。 |
| 5 |
操作性能 |
|
三用閥設在手把體上，工和時三用閥不上下移動 |
避免活柱升高時工人登高
操作，安全可靠。 |
| 6 |
耐腐蝕性 |
| 工作介質需要浮化液油缸內 |
| 表面只要有輕微腐蝕會造成 |
| 密封失敗，需立刻大修 | |
| 工作介質可用井下清水，油缸內表 |
| 面一旦腐蝕，只要達到定位要求， |
| 支柱性能不變。 | |
| 主要件進行法國舍舍夫 |
| 處理，耐腐，耐磨，防 |
| 腐，防炮崩。 | |
| 7 |
密封 |
因結構原因沒有脹緊和補償能力。 |
有脹緊和補償能力。 |
密封更可靠合理 |
| 8 |
修理 |
一年多大修一次 |
不需要大修 |
|
| 9 |
額定工作壓力 |
DZ-25型250KN |
DW-25型300KN |
| 壓力作用在活柱上為80%以 |
| 上，穩定性好，承載能力大。 | |
| DWX（100缸經）技術參數及特征 |
| 主要技術參數： |
項目
型號 |
最高高度
(mm) |
最低高度
(mm) |
工作行程
(mm) |
工作阻力
（kN） |
重量
(kg) |
支柱工作范圍
(mm) |
額工壓力（MPa） |
泵站壓力
（MPa） |
初撐阻力
（kN） |
工作
液體 |
回柱
方式 |
| DW35-180/100X |
3500 |
1960 |
1540 |
180 |
71.0 |
1960～3500 |
24.9 |
15/20 |
108.5/144.7 |
乳化液 |
遠 距
離
和
近
距
離 |
| DW31-180/100X |
3150 |
1780 |
1370 |
65.0 |
1780～3150 |
| DW28-250/100X |
2800 |
1600 |
1200 |
250 |
59.0 |
1600～2800 |
34.6 |
| DW25-250/100X |
2500 |
1430 |
1070 |
54.0 |
1430～2500 |
| DW22-300/100X |
2240 |
1280 |
960 |
300 |
49.5 |
1280～2200 |
41.5 |
| DW20-300/100X |
2000 |
1150 |
850 |
45.0 |
1150～2000 |
| DW18-300/100X |
1800 |
1035 |
765 |
41.5 |
1035～1800 |
| DW16-300/100X |
1600 |
920 |
680 |
38.0 |
920～1600 |
| DW14-300/100X |
1400 |
810 |
590 |
34.0 |
810～1400 |
| DW12-300/100X |
1200 |
700 |
500 |
30.5 |
700～1200 |
| DW10-300/100X |
1000 |
595 |
405 |
27.5 |
595～1000 |
| DW08-300/100X |
800 |
490 |
310 |
24.0 |
490～800 |
| DW06-300/100X |
630 |
400 |
230 |
21.0 |
400～630 |
備注：
1、該支柱是“十五”國家科技成果重推計劃項目，擁有10項目國家專利權。
2、該支柱是撐載能力大、工作行程大、無內泄露隱患、無焊縫斷裂的“安全型”液壓柱。
3、該支柱“能夠使頂板下的礦工把握自己的生命安全”。
|
