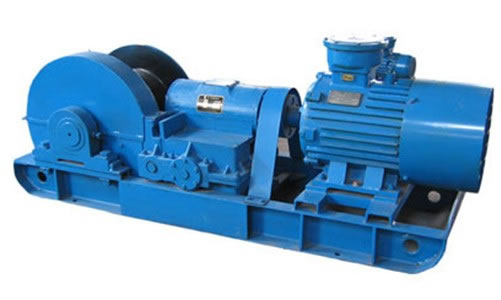

產品介紹: JH-系列回柱絞車 回柱絞車具有隔爆性能,用于礦井下回柱放頂,亦可作運料、移溜槽等輔助牽引工作。絞車采用球面蝸輪副傳動,具有結構緊湊、外形尺寸小,均能整機下井,絞車結構對稱,呈長條形,底座呈雪撬狀,在井下自移平穩靈便;絞車重心低,底座剛性好,可打頂柱,可安設地錨,安裝方便、運轉平穩、安全可靠。
型號 |
牽引力(KN) |
繩速(m/s) |
繩經(mm) |
容繩量 |
電動功率 |
外型尺寸 |
機重 |
JH-5 |
50 |
0.17 |
16 |
80 |
7.5 |
1450*510*515 |
610 |
JH-8 |
80 |
0.10 |
15.5 |
80 |
7.5 |
1600*530*670 |
650 |
JH-14
|
140 |
0.10 |
22 |
120 |
11/18.5 |
2060*680*935 |
1350(1400) |
型 號 |
JH-20 |
鋼絲繩平均靜張力 |
200千牛 |
平均繩速 |
0.092米/秒 |
卷筒規格 |
φ440×530毫米 |
鋼絲繩直徑 |
φ24.5毫米 |
鋼絲繩拉力總和 |
389千牛 |
容繩量 |
170米 |
電動機型號 |
YBK2-200L1-6 |
功 率 |
22千瓦 |
轉 速 |
970轉/分 |
外形尺寸 |
2700×968×864毫米 |
絞車質量 |
2500千克 |
型 號 |
JH-30型 |
型 式 |
單筒纏繞式 |
牽引力(平均) |
最大(里層) |
340 KN |
平均(中層) |
300 KN |
最。ㄍ鈱樱 |
235 KN |
繩 速 |
最大(里層) |
0.15 m/s |
平均(中層) |
0.1355 m/s |
最。ㄍ鈱樱 |
0.108 m/s |
卷筒規格:直徑×寬度 |
φ540×560 mm |
鋼絲繩直徑 |
φ31 mm |
容繩量 |
200 m |
傳動比 |
278.246 |
外型尺寸:長×寬×高 |
3300×1070×1034 mm |
絞車質量(包括電機) |
約4460 Kg |
電動機 |
型號 |
YBK2-280M-8 |
功率 |
45 KW |
轉速 |
980 r/min |
附屬電器設備 |
隔爆磁力啟動器 |
QBZ-120/660(380)N |
隔爆控制按鈕 |
BZA1-5/36-3 | |
