產品介紹：

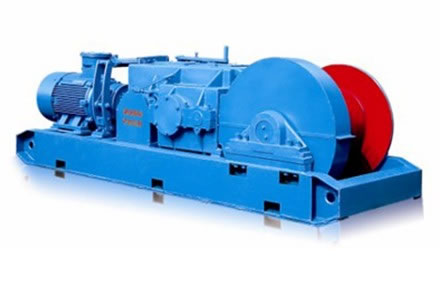

JSDB雙速多用系列絞車
JSDB型雙速多用絞車系列產品在技術原理上，采用“齒-聯”傳動系統和“雙軸多級”的傳動特點，實現了快、慢兩個速度，其慢速可代替現有的回柱絞車和慢速絞車，其快速可代替現有的調度絞車和運輸絞車。在結構特點上，不僅實現了小結構，大拉力的特點，也實現了長條形對稱結構特點，適合于煤礦井下狹小的作業空間，操作靈活方便。它克服了目前慢速、回柱等系列絞車存在的傳動效率低，壽命短，工效低等特點，也克服了調度、運輸?shù)认盗薪g車存在的牽引力小，寬型結構等特點。
| 參 數 / 型 號 |
JSDB-10
(原(JDHD-14/1) |
JSDB-13
(原JDHB-20/1.6) |
JSDB-19
(原JDHB-30/3.5) |
| 牽引力KN |
慢速 |
外層 |
100 |
130 |
190 |
| 平均 |
120 |
165 |
250 |
| 內層 |
140 |
200 |
320 |
| 快速 |
≥12 |
≥15 |
≥25 |
| 繩速m/s |
慢速 |
0.115-0.157 |
0.103-0.152 |
0.118-0.204 |
| 快速 |
0.756-1.03 |
0.833-1.23 |
0.86-1.5 |
| 減速比 |
慢速 |
175.62 |
209.66 |
247.44 |
| 快速 |
26.89 |
25.82 |
34.13 |
| 鋼絲繩 |
直徑mm |
20 |
24 |
30 |
| 容繩量m |
120 |
180 |
400 |
| 電動機 |
型號 |
YBK2-200L1-6 |
YBK2-200L2-6 |
YBK2-280S-6 |
| 功率KW |
18.5 |
22 |
45 |
| 轉速rpm |
970 |
970 |
980 |
卷筒尺寸
mm |
直徑 |
380 |
400 |
540 |
| 寬度 |
408 |
531 |
560 |
外形尺寸
mm |
長 |
2630 |
3158 |
3845 |
| 寬 |
770 |
1215（970） |
1315 |
| 高 |
855 |
1030 |
1255 |
整機重量
（包括電機kg） |
2000 |
2960 |
6500 | |
