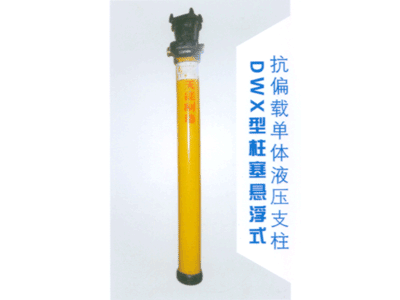

DWX型柱塞懸浮式抗偏載單體液壓支柱
本單體液壓支柱為柱塞懸浮式液壓支柱的改進型——抗偏載單體液壓支柱。它是我廠在中國礦業大學發明的柱塞懸浮式單體支柱的基礎上進一步開發的產品，它是將原柱塞懸浮式單體液壓支柱的項蓋換成我廠的新型專利項蓋，當受到偏心載荷時，頂蓋的球面在球窩內轉動，項蓋載荷的受力中心與單體液壓支柱的中心重合，避免了單體液壓支柱受到偏心載荷產生的彎曲。提高了單體液壓支柱的抗偏載性能。本抗偏載單體液壓支柱的項蓋平面的可傾斜度設計為1O度，它有效解決了單體液壓支柱在受到較大偏載時產生彎曲變形的難題，能大幅減少因偏載所造成的活柱彎曲現象。
|
